缩径机

时间:23-10-25 点击:619次


设备用途和适用范围

2.1该设备是筒体成型的专用设备,用于在钢管壁厚要求变化不大的情况下,缩小钢管外径(通过模具),并且保证钢管外径尺寸偏差,符合相关标准规定的要求。

2.2本系列设备加工工件的精度,其圆度误差小于≤±0.5mm。(直管)

2.3 该设备采用全伺服驱动,设备工作稳定可靠。

2.4 机器的安装调试注意点:机器需安放在坚实平整的混凝土地面上。机器就位后,接通电源:380V三相四线。

设备参数
表3-1  设备参数表
主滚珠丝杆型号(JF10025)及相关参数
直径100mm
导程25mm
额定推力400KN
主伺服电机型号(SGMGV-1AADA6C)
电机额定功率11KW
电机额定转速1500r/min
主减速机型号(AB180-S2-P2)
减速比1:10
额定输出扭矩900N.M
工作电压/频率380V 50HZ
整机重量5.5t
单套模具重量100Kg
外形尺寸(L×W×H)2040X1650X2200
总功率23KW
工作电压/频率380V  50HZ

设备功能简介
   该设备实现对管件管端的缩口加工安全可靠。

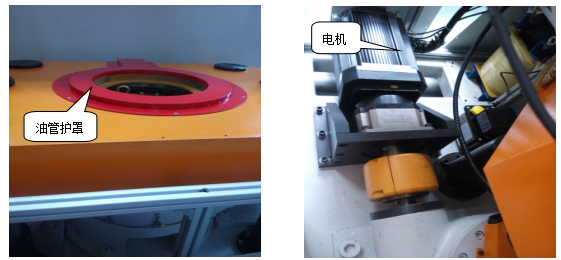

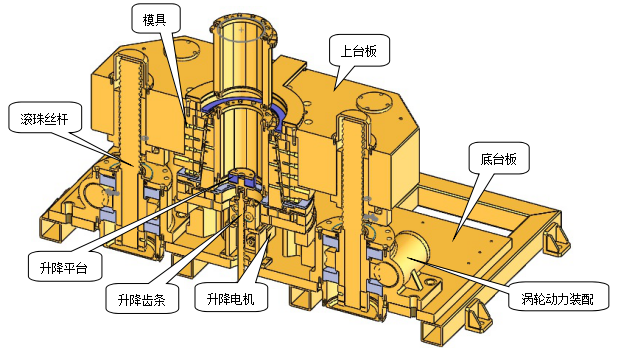

功能描述:将填充好衬垫载体的壳体放入升降平台上,启动设备,升降电机动作,带动升降齿条将壳体下降至缩径位置。然后两侧电机同步启动动力带动齿轮箱转动,两端滚珠丝杆带动上台板下移,进行缩径加工,而后,两侧伺服电机反转,上台板上移复位,加工好的产品通过步进电机带动的升降齿条端部的升降平台拖出模具,拿取工件。
