设备用途和适用范围



2.1  该设备是将载体填入管件内部型腔的专用设备，并且保证管件外径尺寸偏差，符合相关标准规定的要求。



2.2  推头的待料与结尾位置可通过面板参数设定进行调整，结尾位置的精度误差≤±0.02mm。



设备参数

电器元件清单表4-1

设备功能简介
该设备实现将载体包裹后填入壳体内部安全可靠。

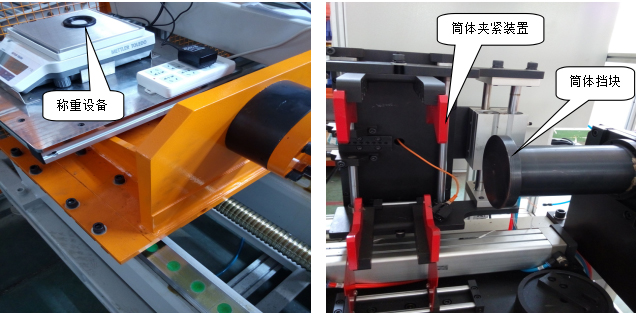

装芯工序：先在称重设备上方放置一片衬垫，然后拿取已测量直径后的载体扫描二维码，观察指示灯为黄色后，将载体和衬垫放入导向到，拿取一只空壳体放入筒体夹紧装置的夹爪上（靠筒体挡块放置），

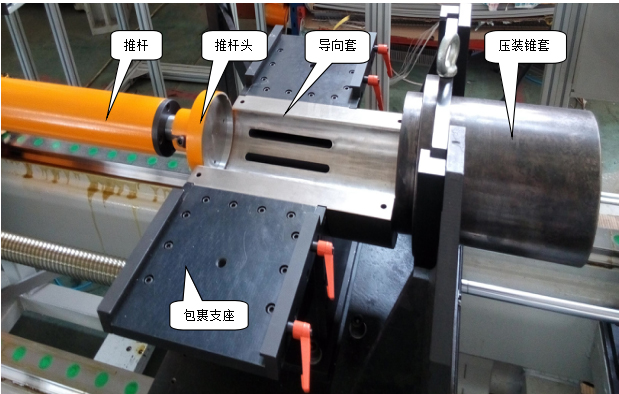

然后双手将包裹好衬垫后的载体推入压装锥套后，点击启动按钮，夹紧气缸动作筒体夹紧对中，锥套气缸动作与客体贴紧，伺服电机动作带动推杆前移，推杆头通过压装锥套导向，将包裹衬垫的载体压入壳体内部，压装到位后各装置复位，完成一次压装工序。
